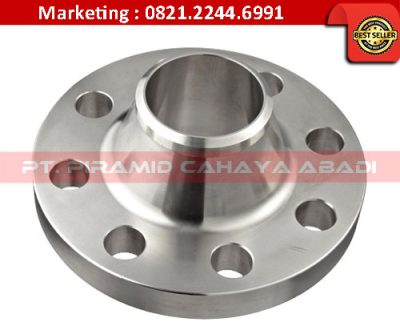

Memahami Apa Itu Weld Neck Flange

Weld neck flange adalah jenis flange perpipaan dengan ciri khas leher panjang dan meruncing yang ujungnya dilas dengan metode butt weld (las tumpul) ke pipa, membentuk sambungan yang sangat kuat dan andal. Desain ini mendistribusikan tekanan dan beban secara merata, membuatnya ideal untuk aplikasi tekanan dan suhu tinggi serta kondisi ekstrem dalam industri seperti minyak, gas, dan petrokimia.

Karakteristik Utama

Leher Panjang dan Meruncing (Tapered Hub):

Bagian ini berfungsi sebagai perpanjangan pipa dan membantu mendistribusikan gaya tekanan secara bertahap, menahan guncangan, serta mengurangi stres pada sambungan.

Penyambungan Buttweld:

Ujung leher flange dilas langsung ke pipa menggunakan teknik las tumpul (butt weld) untuk menghasilkan sambungan yang kokoh dan tidak bocor, menyatukan flange dan pipa menjadi satu kesatuan.

Distribusi Beban:

Leher yang meruncing secara efektif menyalurkan gaya tekanan dari flensa ke pipa, memungkinkan penggunaan pada sistem dengan tekanan dan suhu tinggi. .

Aplikasi dan Kegunaan

Aplikasi Tekanan Tinggi:

Weld neck flange umum digunakan pada sistem perpipaan yang mengalirkan fluida bertekanan tinggi, seperti dalam pembangkit listrik dan industri petrokimia.

Suhu Tinggi/Rendah:

Desainnya sangat efektif dalam kondisi operasional suhu tinggi maupun rendah karena kemampuan penyegelan yang sangat kokoh.

Lingkungan Ekstrem:

Flange ini tahan terhadap fluida yang mudah terbakar, korosif, dan lingkungan sekitar yang menuntut keandalan tinggi.

Karakteristik weld neck flange (WN flange)

WN Flange Memiliki desain meliputi leher memanjang yang meruncing (tapered hub) untuk distribusi tekanan yang baik, sambungan butt weld (las tumpul) yang kuat dan integral, ketahanan terhadap tekanan dan suhu tinggi, cocok untuk aplikasi industri seperti migas dan petrokimia, serta kemudahan pengujian integritas las. Desainnya memastikan aliran fluida aman dan mencegah kebocoran, menjadikannya pilihan andal untuk sistem perpipaan berkinerja tinggi. Berikut ciri khas & desain

1. Leher Memanjang (Tapered Hub):

Memiliki leher yang panjang dan meruncing yang bertransisi secara bertahap dari pipa ke flange, membantu menyebarkan gaya tekanan secara merata dan menahan guncangan.

2. Butt Weld (Butt Welding):

Dilas ke pipa menggunakan metode las tumpul, menyatukan flange dan pipa sehingga seolah-olah menjadi satu kesatuan.

3. Diameter Sama:

Diameter bagian dalam pipa harus sama dengan weld neck flange untuk aliran fluida yang lancar tanpa hambatan.

Kelebihan Weld neck Flange

Weld Neck Flange unggul dari segi kekuatan, daya tahan, dan ketahanan terhadap tekanan tinggi, menjadikannya pilihan utama untuk aplikasi kritikal. Walau harganya lebih mahal dan instalasinya lebih kompleks, performanya sangat andal dalam jangka panjang

Kekuatan Mekanis Tinggi

Karena sambungan las penuh (butt weld), kekuatannya sangat tinggi dan menyatu dengan pipa, membuatnya cocok untuk tekanan tinggi dan aplikasi berat.

Tahan terhadap Tekanan Dan Suhu ekstreem

Didesain untuk mengatasi tekanan tinggi dan suhu ekstrem, baik panas maupun dingin, sehingga ideal untuk industri minyak & gas, kimia, dan petrokimia.

Transisi Beban Yang Halus

Bentuk leher panjang menciptakan transisi bertahap dari flange ke pipa, yang mengurangi konsentrasi tegangan (stress concentration) pada sambungan.

Minim Resiko Kebocoran

Sambungan las butt weld memberikan penyegelan yang sangat baik, sehingga risiko kebocoran sangat kecil jika dilakukan dengan benar.

Daya Tahan Jangka Panjang

Lebih tahan lama dibanding jenis flange lain (misalnya slip-on atau socket weld) dalam kondisi kerja berat.

Mudah Dideteksi dengan Pemeriksaan NDT

Sambungan lasnya bisa diperiksa dengan metode Non-Destructive Testing (seperti RT atau UT), menjamin kualitas instalasi kritikal. Walau harganya lebih mahal dan instalasinya lebih kompleks, performanya sangat andal dalam jangka panjang

Kelemahan Weld neck Flange

Weld Neck Flange (WN Flange) adalah salah satu jenis flange yang paling banyak digunakan dalam sistem perpipaan bertekanan tinggi dan suhu tinggi. Meskipun dikenal sangat kuat dan andal, weld neck flange juga memiliki beberapa kekurangan..

Harga Mahal

Salah satu kekurangan utama dari weld neck flange adalah biaya yang lebih tinggi, baik dari segi harga material maupun proses pemasangannya. Dibandingkan dengan jenis flange lain seperti slip-on atau socket weld, weld neck flange memiliki leher panjang yang membutuhkan lebih banyak material (biasanya dari baja tempa).

Proses Pemasangan Lebih Rumit

Untuk memasang weld neck flange diperlukan proses pengelasan butt-weld (sambungan penuh), yang memerlukan tenaga kerja terampil dan pengawasan ketat (termasuk NDT – Non Destructive Test seperti radiografi).
Proses pengelasan ini juga memakan waktu lebih lama dibandingkan dengan flange lain seperti slip-on.

Memerlukan Peralatan Khusus

Karena proses pengelasan dan inspeksi yang lebih kompleks, dibutuhkan peralatan khusus seperti mesin las, alat pemotong, alat ukur alignment, dan perangkat NDT.

Berat Lebih Berat

Desainnya yang besar dan berat dapat menjadi kendala terutama dalam sistem pipa yang perlu mempertimbangkan berat total, seperti pada platform lepas pantai atau instalasi yang mobile.

Kurang Efisien untuk Sistem Tekanan Rendah

Untuk sistem dengan tekanan rendah atau aplikasi yang tidak terlalu kritikal, penggunaan weld neck flange dianggap over-spec. Dalam kasus seperti ini, flange lain yang lebih ringan dan murah lebih cocok.

Sulit Dilepas

Setelah terpasang dan dilas, flange ini tidak mudah dilepas tanpa memotong pipa, sehingga tidak ideal untuk sistem yang sering dibongkar pasang atau butuh perawatan berkala

Fungsi Weld neck Flange

Weld Neck Flange (WN Flange) adalah salah satu jenis flange yang dirancang untuk menyambungkan pipa ke peralatan lain (seperti valve, vessel, pompa, atau pipa lainnya) secara kuat, aman, dan tahan terhadap tekanan serta suhu tinggi. Berikut adalah fungsi utama dari weld neck flange:

1. Menyambungkan Pipa dengan Sistem Permanen

Weld neck flange disambungkan ke pipa melalui pengelasan butt-weld, yang menciptakan sambungan kuat dan permanen. Hal ini penting untuk sistem yang harus menahan tekanan tinggi dan getaran.

2. Menahan Tekanan dan Suhu Tinggi

Leher panjang flange ini memperkuat sambungan dengan mengurangi konsentrasi tegangan (stress concentration) di area pengelasan. Cocok digunakan pada sistem:

Tekanan tinggi (high pressure)
Suhu tinggi (high temperature)
Fluida agresif (korosif atau abrasif)

3. Meningkatkan Integritas Sambungan

Karena sambungannya dilakukan dengan full penetration weld, kekuatan mekanisnya tinggi dan integritas sistem lebih baik dibandingkan flange lain seperti slip-on atau socket weld.

4. Mudah untuk Inspeksi dan Pengujian

WN flange memungkinkan pengelasan diuji dengan metode Non-Destructive Testing (NDT) seperti radiografi atau ultrasonic testing, yang penting dalam industri seperti:

Minyak & gas
Petrokimia
Pembangkit listrik

5. Memfasilitasi Perakitan dan Pembongkaran Komponen

Meskipun pengelasan bersifat permanen di sisi pipa, flange tetap memungkinkan:

Pembongkaran peralatan (valve, pompa, dll) tanpa memotong pipa
Mempermudah perawatan sistem

6. Digunakan dalam Instalasi Kritis

Karena keandalan dan kekuatannya, weld neck flange sering dipakai di sistem kritis seperti:

Pipa tekanan tinggi (HP piping)

Steam line
Sistem cryogenic
Jalur injeksi kimia
Instalasi offshore
