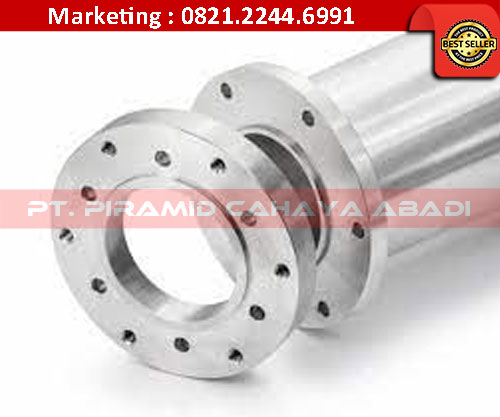

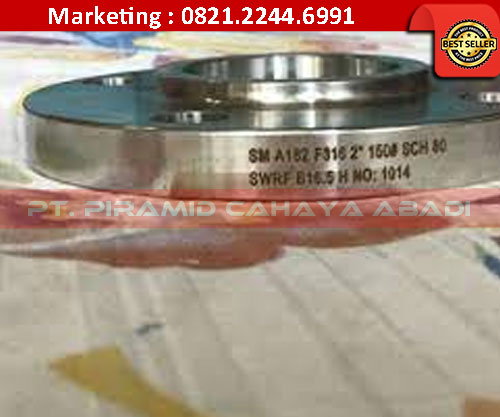

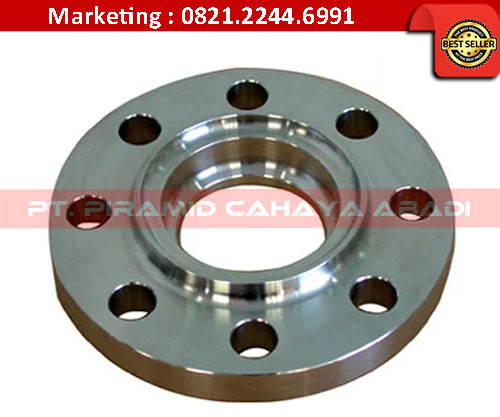

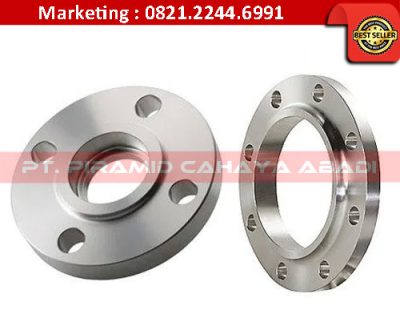

Mengenal Apa Itu Socket Weld Flange
Socket weld flange adalah jenis flange yang memiliki lubang berongga (soket) di bagian tengahnya, di mana ujung pipa dimasukkan dan kemudian dilas di bagian luarnya menggunakan las fillet. Sambungan ini memberikan koneksi yang kuat dan kedap pada sistem perpipaan, khususnya untuk pipa berukuran kecil dan bertekanan tinggi, serta di aplikasi yang memerlukan kekuatan tinggi dan ruang terbatas.
Cara kerja socket weld flange adalah dengan menyisipkan pipa yang akan disambung, dimasukkan ke dalam soket (lubang) yang ada pada flange tersebut. Setelah pipa terpasang dengan benar, las fillet dilakukan di sekitar sambungan antara bagian luar pipa dan flange. Proses pengelasan fillet ini akan menciptakan sambungan yang sangat kuat, tahan lama, dan kedap, sehingga mengurangi risiko kebocoran dan mampu menahan tekanan tinggi.
Kelebihan dan kegunaan socket weld flange ini yaitu memiliki kekuatan tinggi karena sambungan las fillet akan memberikan kekuatan yang superior, cocok untuk aplikasi bertekanan dan suhu tinggi. Sangat efektif ketika digunakan pada pipa berdiameter kecil hingga sedang. Memastikan integritas sistem perpipaan, mengurangi risiko kebocoran, dan tahan terhadap goncangan serta getaran. Flange ini sangat Ideal untuk diaplikasikan dengan kendala ruang karena pemasangannya tidak membutuhkan banyak tempat. Socket flange banyak digunakan dalam berbagai industri yang memerlukan sambungan kuat dan andal, termasuk: Industri minyak dan gas, Petrokimia, Aplikasi uap dan cairan bertekanan tinggi.
Keunggulan socket weld flange
Keunggulan dari Socket Flange ini adalah koneksi yang kuat dan tahan tekanan tinggi, cocok untuk sistem perpipaan kritis, serta ketahanan terhadap getaran dan goncangan, menjadikannya pilihan untuk industri seperti kimia dan pembangkit listrik. Meskipun memerlukan keahlian pengelasan untuk pemasangan yang tepat dan tidak direkomendasikan untuk lingkungan korosif atau radioaktif, flange ini menawarkan penyambungan yang lebih kuat dibandingkan flange threaded dan mencegah kebocoran. Berikut adalah beberapa keunggulannya:
- Kekuatan Tinggi:
Memberikan sambungan yang kuat dan tahan lama, ideal untuk aplikasi bertekanan dan bersuhu tinggi.
- Tahan Tekanan dan Suhu Tinggi:
Dirancang khusus untuk menahan kondisi ekstrem, menjadikannya pilihan utama di industri.
- Resistensi Terhadap Getaran dan Guncangan:
Sambungannya yang kuat dapat menahan getaran dan goncangan tanpa mengalami kegagalan.
- Mencegah Kebocoran:
Pemasangan yang tepat menghasilkan sambungan yang rapat, meminimalkan risiko kebocoran fluida.
- Penyambungan yang Kokoh:
Pengelasan langsung pada sambungan menciptakan koneksi yang kokoh.
- Fleksibilitas Material:
Dapat digunakan dengan berbagai jenis pipa dan material seperti karbon dan stainless steel.
Kelemahan socket weld flange
Kelemahannya meliputi risiko korosi dan retak pada pipa anti-korosif, potensi masalah kebocoran jika pemasangan tidak tepat, ketergantungan pada keterampilan tukang las yang mahir, serta tidak direkomendasikan untuk lingkungan korosif atau radioaktif karena penumpukan material di dalam socket dapat menimbulkan masalah operasional. Berikut adalah rincian kelemahannya:
- Potensi Retak dan Korosi:
Celah antara pipa dan bahu socket pada socket weld flange dapat menjadi tempat terjadinya korosi dan retakan, terutama pada pipa anti-korosif seperti stainless steel.
- Masalah Korosif Lingkungan:
Tidak direkomendasikan untuk digunakan di lingkungan korosif atau radioaktif, karena penumpukan padat di dalam sambungan dapat menyebabkan masalah operasional dan pemeliharaan yang sulit.
- Tergantung Keterampilan Tukang Las:
Memerlukan teknisi las yang terampil dan cermat untuk memastikan celah 1/16 inci antara pipa dan bahu yang diperlukan untuk pemasangan yang tepat.
- Risiko Kebocoran:
Jika pemasangan socket weld flange tidak dilakukan dengan benar atau tidak disegel dengan sempurna, dapat terjadi kebocoran pada sambungan.
- Tidak Cocok untuk Material Pipa Tertentu:
Jika material socket weld flange yang dipilih tidak cocok dengan lingkungan operasional, dapat menyebabkan ketahanan dan kualitas sambungan yang buruk.
Perbedaan utama socket weld flange dengan slip-on flange
Perbedaan keduanya terletak pada desain dan metode penyambungannya: socket weld flange memiliki soket untuk memasukkan pipa kemudian dilas di sekitar luar soket, sedangkan slip-on flange meluncur ke ujung pipa dan dilas pada bagian dalam dan luar, membutuhkan dua garis pengelasan. Socket weld umumnya untuk aplikasi tekanan tinggi pada diameter kecil, sedangkan slip-on lebih ekonomis dan sederhana.
Socket Weld Flange
- Desain: Memiliki cincin soket internal tempat ujung pipa dimasukkan.
- Metode Penyambungan: Pipa dimasukkan hingga ujungnya menyentuh bagian dalam soket (dengan celah sekitar 1,6 mm) kemudian dilas di sekeliling luar soket untuk menciptakan sambungan yang kuat.
- Aplikasi: Cocok untuk aplikasi bertekanan dan bersuhu tinggi, terutama pada pipa berdiameter kecil karena memberikan kekuatan dan ketahanan yang lebih baik.
- Keunggulan: Memberikan sambungan yang sangat kuat dan aman, mengurangi risiko kebocoran.
- Kelemahan: Memerlukan teknisi yang terampil untuk pengelasan yang tepat, dan celah antara pipa dan soket dapat menjadi tempat penumpukan karat atau korosi, tidak disarankan untuk lingkungan korosif atau radioaktif.

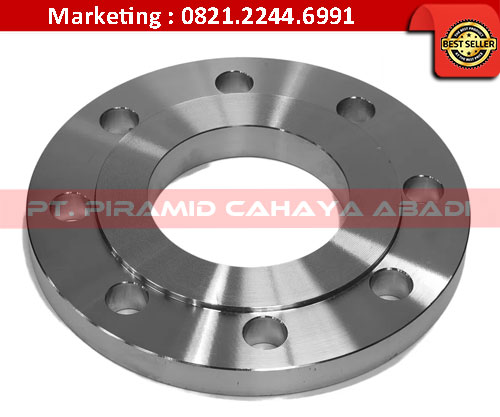

Slip On Flange
- Desain: Bentuknya lebih sederhana, hanya berupa cincin yang meluncur di ujung pipa.
- Cara Penyambungan: Ujung pipa dimasukkan ke dalam flange dan kemudian dilas pada bagian dalam dan luar untuk memastikan segel yang rapat.
- Penggunaan: Lebih sering digunakan dalam aplikasi yang tidak memerlukan tekanan atau suhu ekstrem, dan lebih ekonomis serta mudah dipasang.
- Kelebihan: Lebih ekonomis dan mudah dipasang dibandingkan jenis lainnya.
- Kekurangan: Karena dilas di bagian dalam dan luar, penggunaan material yang lebih banyak, serta desainnya kurang optimal untuk aplikasi tekanan tinggi dibandingkan socket weld.
Standarisasi Flange
Perbedaan utama flange ANSI dan JIS adalah pada sistem satuannya. (ANSI menggunakan inci, JIS menggunakan milimeter). kelas tekanan (ANSI menggunakan kelas tekanan seperti 150#, sedangkan JIS menggunakan kelas K seperti 5K, 10K). serta dimensi dan desain fisik yang berbeda sehingga tidak dapat saling menggantikan secara langsung. Flange ANSI umumnya digunakan di Amerika Serikat dan standar internasional. sedangkan JIS digunakan di Jepang dan wilayah yang dipengaruhi praktik teknik Jepang. Berikut adalah rincian perbedaannya:
Sistem Satuan
- ANSI: Menggunakan satuan inci (imperial) untuk pengukuran dimensi.
- JIS: Menggunakan satuan milimeter (metrik) untuk pengukuran dimensi.
Kelas Tekanan
- ANSI: Dikelompokkan dalam kelas tekanan yang dimulai dari ANSI 150, ANSI 300, dan seterusnya hingga kelas yang lebih tinggi seperti ANSI 2500, yang cocok untuk aplikasi bertekanan tinggi.
- JIS: Dikelompokkan dalam kelas tekanan seperti JIS 5K, 10K, 16K, dan 20K, yang umumnya digunakan untuk aplikasi tekanan rendah hingga menengah.
Dimensi dan Desain
- ANSI: Mengikuti dimensi standar Amerika, yang memiliki diameter flange dan jumlah baut tertentu.
- JIS: Umumnya memiliki diameter lubang baut yang lebih kecil, jumlah baut yang lebih sedikit, dan profil yang lebih tipis serta ringan dibandingkan flange ANSI.
- Permukaan Flange: Flange JIS dapat memiliki alur unik pada permukaan terangkat untuk membantu kompresi paking (gasket).
Aplikasi dan Cakupan Geografis
- ANSI: Lebih banyak digunakan di Amerika Serikat dan menjadi standar internasional yang lebih luas, sering ditemukan dalam proyek industri berat.
- JIS: Lebih umum digunakan di Jepang dan wilayah yang dipengaruhi oleh praktik teknik Jepang, termasuk proyek aplikasi ringan hingga menengah.
Organisasi Standarisasi
- ANSI: Standar yang dikeluarkan oleh American National Standards Institute.
- JIS: Standar yang dikeluarkan oleh Japanese Industrial Standards.
