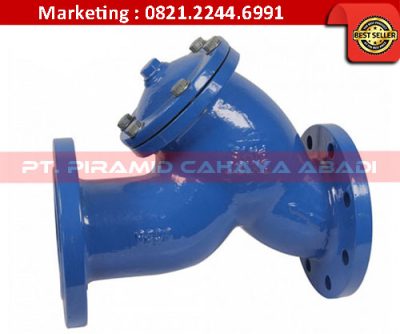

Pengertian Y Strainer Valve
Y Strainer Valve merupakan perangkat yang dapat memisahkan serpihan dari sebuah aliran, sehingga serpihan tersebut tidak sampai masuk ke dalam sistem maupun peralatan mekanis. Karena pada umumnya aliran dalam sistem perpipaan memang tidak selalu bersih, entah itu fluida cair maupun gas.
Biasanya akan ada kemungkinan fluida bercampur dengan benda padat atau serpihan serpihan yang bisa merusak perangkat mekanis dan sistem. Itulah kenapa strainer pada valve atau strainer valve memiliki peran penting di sini. Dengan adanya komponen tersebut, maka sistem dan peralatan mekanis seperti pompa dan lain sebagainya akan tetap terjaga.
Istilah Y strainer valve sendiri disematkan lantaran bentuk komponen tersebut memang menyerupai huruf Y. Dimana bagian pada perpipaan ini dirancang secara khusus sebagai alat untuk memisahkan benda asing yang turut serta di dalam aliran. Adapun benda asing yang paling sering ditemukan yaitu korosi, kerak, bekas logam las, senyawa sambungan, atau benda padat lainnya.
Jenis valve tersebut sangat ideal untuk air, minyak bumi, batu bara, uap, udara, maupun cairan lainnya. Meskipun pada umumnya lebih banyak digunakan pada filtrasi kasar atau pra-filtrasi, namun strainer tipe Y bagus juga digunakan untuk menjaring padatan halus lantaran mempunyai area filter yang luas. Nantinya ukuran filternya pun akan menggunakan yang halus pula.
Konstruksi yang menggunakan strainer valve tersebut biasanya terdiri dari machined ody seat, dengan butt weld atau connection type flange. Selain itu, ada juga bagian screen yang terbuat dari stainless steel disematkan. Dengan konstruksi demikian, strainer valve umumnya memiliki bobot yang berat sekali.
Fungsi Y Stainer Valve
Peranan dari Y strainer adalah sebagai saringan pada sistem. Fungsi dari strainer valve tersebut yaitu alat untuk menyaring kotoran, baik itu kotoran berupa cairan, padat, atau gas. Strainer yang disematkan pada jalur pipa tersebut nantinya akan membuat hasil proses menjadi lebih baik mutunya. Untuk memperoleh fungsi tersebut, maka strainer harus dipasang dengan baik dan tidak boleh terbalik.

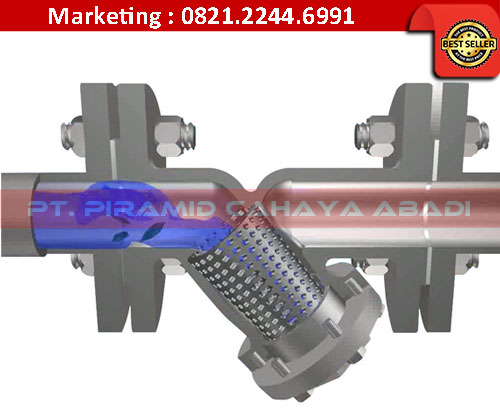

Gambar : Fungsi Y Strainer Valve - PT. Piramid Cahaya Abadi
Untuk melakukan instalasi yang tepat pada konstruksi aplikasi, maka perlu diperhatikan dengan seksama petunjuk arah panah yang terdapat pada body strainer. Sehingga manfaat strainer valve pun akan didapat secara maksimal. Sebagai komponen yang digunakan untuk penyaringan, pembuangan, dan pemurnian, yang mencegah padatan bercampur dalam aliran. Alhasil masa proses perawatan atau maintenance equipment pun dapat diminimalisir dan dikurangi, karena kinerjanya yang tetap terjaga dengan baik.

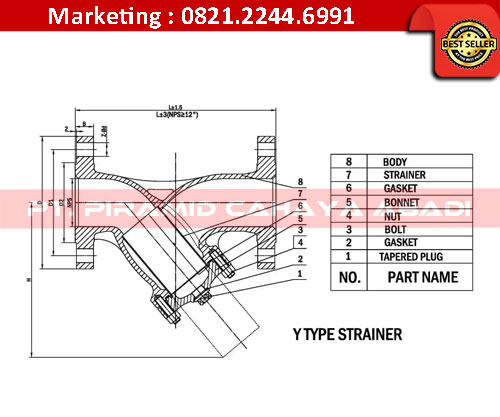

Bagian Utama Y Strainer Valve
Bagian utama Y strainer valve meliputi Bodi (badan utama yang menampung komponen), Screen/Saringan (elemen untuk menyaring kotoran), Cover (penutup bagian bawah untuk pembersihan), Gasket (segel mencegah kebocoran), dan Cover Bolt (pengunci cover). Berikut penjelasan lebih rinci tentang bagian-bagian utama Y strainer valve:.
1. Bodi (Body)
- Ini adalah komponen utama yang membentuk struktur dasar y strainer valve.
- Bodi ini berbentuk seperti huruf "Y" dan berfungsi sebagai tempat menampung semua komponen lainnya seperti saringan dan penutup.
- Memiliki jalur masuk (inlet) dan jalur keluar (outlet) untuk aliran fluida.
2. Screen/Saringan (Strainer Mesh)
- Terletak di dalam bodi, saringan ini adalah elemen fungsional utama.
- Terbuat dari berbagai bahan seperti baja tahan karat atau kawat berlubang.
- Fungsinya adalah menangkap partikel-partikel padat dan kotoran dari aliran fluida, uap, atau gas, lalu memisahkannya dari media utama.
3. Cover/Penutup
- Bagian ini adalah penutup pada bagian bawah bodi y strainer valve.
- Didesain untuk dapat dilepas guna membuang kotoran yang telah tertampung oleh saringan.
4. Gasket/Paking
- Sebuah cincin atau segel yang dipasang di antara bodi dan cover.
- Tujuannya adalah untuk mencegah kebocoran fluida di antara komponen-komponen tersebut.
5. Cover Bolt
- Baut ini berfungsi untuk mengunci dan menyatukan cover dengan bodi strainer.
- Memastikan penutup terpasang rapat untuk mencegah kebocoran dan menjaga kestabilan strainer.

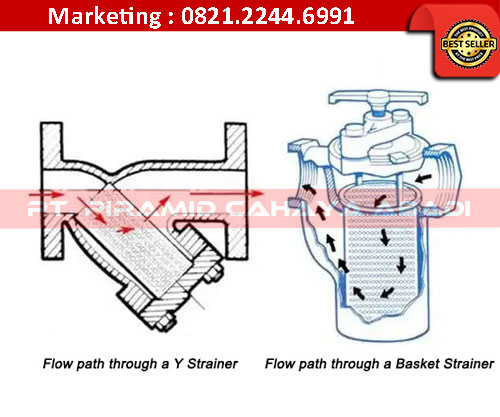

Cara Kerja Y Strainer Valve

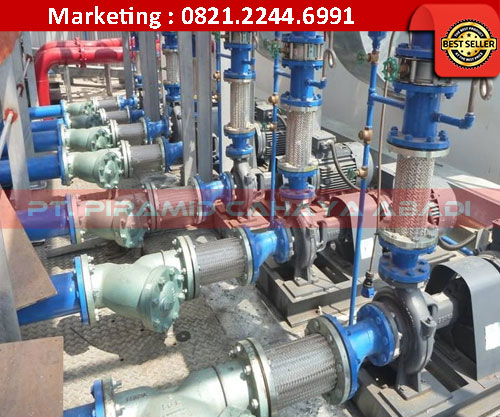

Cara kerja strainer valve bisa dilihat pada suction pipe atau pipa penghisap air yang ada pada mobil regu pemadam kebakaran atau sistem fire hydrant. Itu karena pipa penghisap air biasanya ada kemungkinan mendapat sumber air yang belum tentu bersih, misalnya parit atau air sungai.
Adanya strainer pada katup akan membuat air yang dihisap ke dalam pipa akan melalui proses penyaringan. Bahkan strainer akan mencegah kotoran yang ikut ke dalam aliran tidak mengendap di dalam sistem fire hydrant. Karena dikhawatirkan jaringan pada sistem perpipaan bisa rusak jika ada partikel kotoran yang masuk di dalamnya.
Untuk menjalankan cara kerja tersebut, kaki filtrasi dipasang pada pipa utama secara miring di strainer tipe Y. Komponen tersebut biasanya diaplikasikan pada jalur pipa yang memiliki tekanan tinggi. Dimana pada pengertian & fungsi strainer valve, katup tini dapat dipasang di salah satu arah horizontal atau vertikal dengan elemen filtrasinya yang mengarah ke bawah.
Sehingga nantinya material padat atau partikel partikel yang disaring oleh strainer akan berkumpul di titik paling bawah dari saringan mesh. Setelah itu, partikel partikel yang terkumpul ini kemudian akan dibersihkan secara berkala. Ada juga strainer valve yang dilengkapi koneksi blow-off, sehingga pembersihan partikel dapat dilakukan secara otomatis.
Keunggulan Y Strainer Valve
Keunggulan utamanya adalah fleksibilitas pemasangan (horizontal/vertikal), desain ringkas dan hemat biaya, kemampuan menyaring partikel kasar, daya tahan tinggi terhadap tekanan dan korosi (jika terbuat dari bahan yang tepat), serta kemudahan perawatan dan pembersihan. Y Strainer valve efektif untuk melindungi peralatan seperti pompa dan komponen lain dari kerusakan akibat partikel padat, serta untuk mencegah penyumbatan dalam sistem perpipaan.
Fleksibilitas Pemasangan:
Dapat dipasang pada posisi pipa horizontal maupun vertikal, memberikan fleksibilitas yang lebih besar dalam instalasi sistem.
Ukuran Ringkas dan Biaya Lebih Rendah:
Desainnya yang lebih kecil dibandingkan jenis strainer lain membuatnya lebih ringkas dan lebih hemat biaya, sesuai untuk aplikasi yang tidak memerlukan material saringan besar.
- Efektif dalam Menyaring Kotoran Kasar:
Y Strainer dirancang untuk menyaring partikel padat yang lebih besar atau kasar, seperti pasir dan serpihan lain, sebelum partikel tersebut mencapai komponen penting sistem.
- Perlindungan Peralatan:
Alat ini penting untuk melindungi peralatan sensitif seperti pompa dan katup dari kerusakan mekanis akibat partikel padat yang dapat merusak impeller pompa atau menyebabkan penyumbatan.
- Daya Tahan Tinggi:
Valve Y Strainer dapat dirancang untuk menahan tekanan tinggi dan, jika terbuat dari material yang sesuai seperti stainless steel, sangat tahan terhadap korosi dan bahan kimia.
- Mudah Pemeliharaan:
Bagian bawah Y Strainer valve dapat dengan mudah dibuka untuk membuang endapan kotoran yang terperangkap, sehingga memudahkan perawatan.
- Mudah di Aplikasikan:
Y Strainer valve ideal digunakan pada sistem yang mengandung banyak serpihan kasar.
Cocok untuk digunakan di saluran air, minyak, gas, dan uap.
Merupakan solusi ekonomis untuk melindungi peralatan penting dalam berbagai industri.

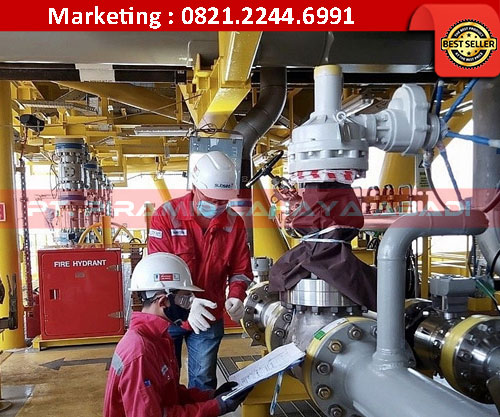

Tips Memelihara Valve Agar Tahan Lama
Untuk merawat valve agar awet, lakukan pemeriksaan visual rutin untuk mendeteksi korosi atau kebocoran, bersihkan secara berkala dari kotoran, lumasi komponen bergerak dengan pelumas yang sesuai, jaga sistem dalam batas aman (tekanan dan temperatur), dan ganti komponen aus seperti seal secara preventif. Penting juga untuk memastikan instalasi yang benar dan melakukan uji fungsi secara teratur.
- Pemeriksaan Visual Rutin:
Lakukan pemeriksaan setiap 3-6 bulan untuk mendeteksi tanda-tanda korosi, kebocoran, atau keausan pada bagian vital valve. Perhatikan juga komponen yang longgar atau rusak.
- Pembersihan Berkala:
Bersihkan valve dari debu, kotoran, atau kerak yang menumpuk, yang dapat menyebabkan penyumbatan dan kerusakan.
- Pelumasan yang Tepat:
Lumasi bagian internal atau komponen bergerak pada valve (misalnya pada ball valve atau plug valve) dengan pelumas yang sesuai spesifikasi untuk mengurangi gesekan dan memastikan operasi yang lancar.
- Jaga Tekanan dan Temperatur Aman:
Pastikan sistem operasi tidak melebihi batas tekanan dan suhu yang direkomendasikan oleh produsen untuk menghindari deformasi atau kerusakan material.
- Periksa Sistem Pipa:
Seringkali masalah pada valve disebabkan oleh kondisi sistem pipa secara keseluruhan, jadi periksalah juga sistem pipa di sekitarnya.
Perbaikan dan Penggantian Komponen
- Ganti Komponen Aus:
Ganti seal dan gasket secara preventif karena ini adalah komponen yang paling rentan aus dan dapat menyebabkan kebocoran.
- Uji Fungsi Secara Berkala:
Lakukan uji fungsi dengan membuka dan menutup valve secara perlahan untuk memastikan tidak ada kelainan atau kebocoran setelah perawatan dilakukan.
- Kalibrasi untuk Control Valve:
Jika menggunakan control valve dengan transmitter tekanan, lakukan kalibrasi secara rutin untuk menjaga akurasi pembacaan dan respons kerja.
- Ikuti Petunjuk Pemasangan dan Pabrikan:
Pastikan valve dipasang sesuai dengan prosedur operasi standar (SOP) dan arah aliran yang benar untuk mencegah kerusakan. Perhatikan juga panduan dari pabrikan saat merakit kembali setelah dibongkar.

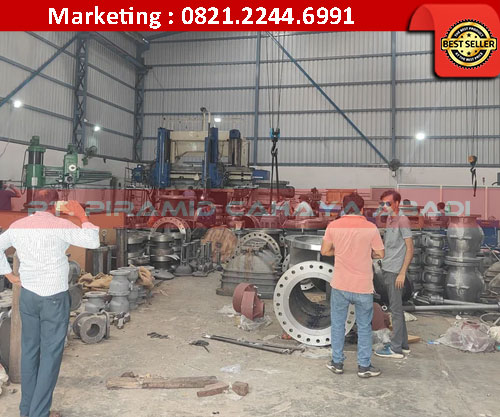

Distributor Y Strainer Valve
