Definisi Check Valve
Check valve adalah jenis katup yang dirancang untuk memungkinkan aliran fluida (cairan atau gas) hanya dalam satu arah, mencegah aliran balik atau backflow. Katup ini bekerja secara otomatis berdasarkan perbedaan tekanan pada kedua sisi katup, membuka saat tekanan pada sisi masuk (inlet) lebih tinggi dan menutup saat tekanan pada sisi keluar (outlet) lebih tinggi. Dikenal sebagai katup satu arah, katup refluks, katup retensi, katup kaki, atau katup satu arah yaitu sebuah katup yang biasanya memungkinkan fluida (cair atau gas) mengalir melaluinya hanya dalam satu arah.
Disebut katup dua port, artinya katup ini memiliki dua bukaan di badannya, satu untuk fluida masuk dan yang lainnya untuk fluida keluar. Ada berbagai jenis check valve yang digunakan dalam berbagai aplikasi. check valve sering kali merupakan bagian dari peralatan rumah tangga umum. Meskipun tersedia dalam berbagai ukuran dan harga, checkvalve umumnya sangat kecil, sederhana, dan murah. Valve ini bekerja secara otomatis dan sebagian besar tidak dikontrol oleh manusia atau kontrol eksternal apa pun, oleh karena itu, sebagian besar tidak memiliki pegangan atau batang katup. Badan (cangkang luar) sebagian besar valve ini terbuat dari plastik atau logam.
Terminologi teknis
Konsep penting dalam check valve adalah tekanan retak yang merupakan tekanan diferensial hulu minimum antara saluran masuk dan saluran keluar di mana katup valve akan beroperasi. Biasanya valve dirancang untuk dan oleh karena itu dapat ditentukan untuk tekanan retak tertentu.
- Tekanan retak : Mengacu pada perbedaan tekanan minimum yang diperlukan antara saluran masuk dan saluran keluar katup saat indikasi pertama aliran terjadi (aliran gelembung yang stabil). Tekanan retak juga dikenal sebagai unseating head (tekanan) atau tekanan pembukaan.
- Tekanan penyegelan ulang : Mengacu pada perbedaan tekanan antara saluran masuk dan saluran keluar katup selama proses penutupan katup periksa, di mana tidak ada laju kebocoran yang terlihat. Tekanan penyegelan ulang juga dikenal sebagai sealing pressure, seating head (tekanan) atau closing pressure.
- Tekanan balik : Tekanan yang lebih tinggi terjadi pada saluran keluar fitting daripada tekanan pada saluran masuk atau titik di hulu.

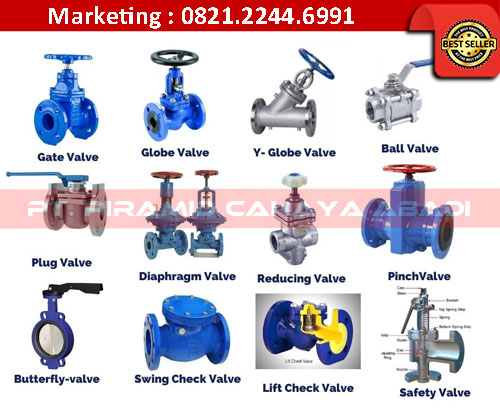

Jenis-Jenis Check Valve Yang Sering Digunakan
1. Ball Check Valve
Ball check valve adalah jenis katup periksa (check valve) yang menggunakan bola (ball) sebagai elemen penutup untuk mencegah aliran balik fluida dalam sistem perpipaan. Bola ini akan bergerak mengikuti arah aliran fluida, dan ketika aliran berbalik, bola akan menutup lubang (seat) pada katup, sehingga mencegah aliran mundur. Katup periksa bola adalah katup periksa dengan bagian penutup, bagian yang dapat digerakkan untuk memblokir aliran, berupa bola. Pada beberapa katup periksa bola, bola diberi pegas agar tetap tertutup. Untuk desain tanpa pegas, aliran balik diperlukan untuk menggerakkan bola ke arah dudukan dan menciptakan segel. Permukaan bagian dalam dudukan utama katup periksa bola dibuat lebih atau kurang meruncing untuk memandu bola ke dalam dudukan dan membentuk segel positif saat menghentikan aliran balik.

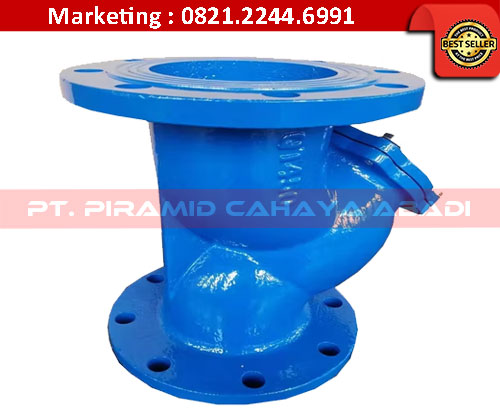

Gambar : Ball Check Valve - PT. Piramid Cahaya Abadi
2. Diaphragm Check Valve
CheckValve diafragma adalah jenis katup satu arah yang menggunakan diafragma fleksibel untuk mencegah aliran balik. Ketika tekanan fluida meningkat di sisi masuk, diafragma akan melentur dan memungkinkan aliran melewatinya. Ketika tekanan menurun atau berbalik, diafragma akan menutup rapat dudukan katup, mencegah aliran balik. Katup ini umumnya digunakan dalam berbagai aplikasi yang sangat penting untuk menjaga arah aliran tertentu, seperti dalam pengolahan air, manufaktur farmasi, dan sistem tekanan rendah. Tekanan di sisi hulu harus lebih besar daripada tekanan di sisi hilir dengan jumlah tertentu, yang dikenal sebagai perbedaan tekanan, agar katup periksa terbuka sehingga aliran dapat terjadi. Setelah tekanan positif berhenti, diafragma secara otomatis kembali ke posisi tertutup semula. Jenis ini digunakan pada respirator (masker wajah) dengan katup ekshalasi.

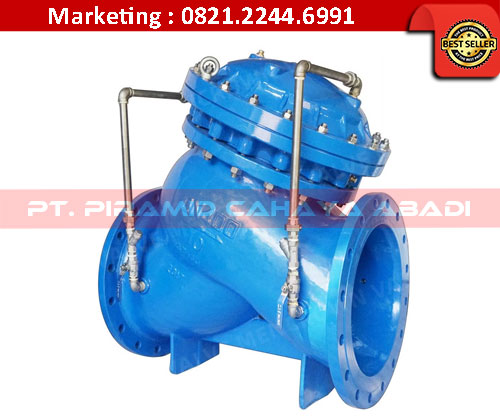

Gambar : Diaphragm Check Valve - PT. Piramid Cahaya Abadi

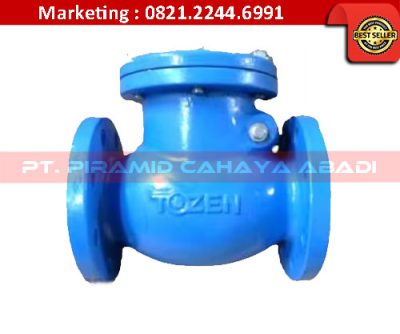

3. Swing Check Valve
Swing checkvalve adalah jenis katup (valve) yang digunakan dalam sistem perpipaan untuk mengontrol arah aliran fluida, mencegah aliran balik. Katup ini bekerja secara otomatis dengan memanfaatkan gravitasi dan tekanan fluida itu sendiri, sehingga tidak memerlukan intervensi manual. Fungsi utamanya adalah mencegah aliran balik fluida yang mengalir mundur dalam sistem perpipaan. Ketika aliran fluida searah, katup akan terbuka untuk melewatinya, namun ketika aliran berbalik, katup akan menutup secara otomatis untuk menghentikan aliran balik.
Dengan mencegah aliran balik, swing check valve membantu menjaga kestabilan aliran fluida dalam sistem, mencegah kerusakan pada komponen sistem yang disebabkan oleh aliran balik. Struktur saluran pada swing check valve dapat menyebabkan fluida tertahan sejenak sebelum melewati katup. Hal ini dapat menyebabkan penurunan tekanan dalam sistem dan memicu katup menutup otomatis jika tekanan turun di bawah titik tertentu.
Terdapat dua jenis utama swing check valve berdasarkan posisi cakram:
- Horizontal (cakram berayun pada sumbu horizontal) dan
- Vertikal (cakram berayun pada sumbu vertikal).

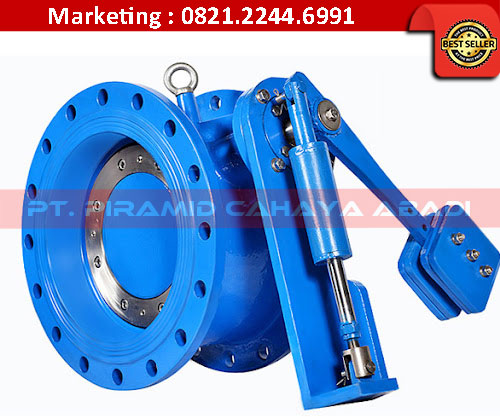

4. Butterfly Check Valve
Butterfly check valve adalah jenis katup yang menggabungkan fungsi butterfly valve dan check valve. Secara sederhana, ia adalah katup yang memungkinkan aliran fluida searah (seperti check valve) tetapi juga dapat diatur alirannya (seperti butterfly valve). Katup ini menggunakan dua disc atau pelat yang berputar pada sumbu, mirip dengan butterfly valve, namun juga dirancang untuk mencegah aliran balik (backflow).
Cara Kerjanya yaitu ketika fluida mengalir searah, pelat-pelat akan terdorong terbuka, memungkinkan aliran fluida. Ketika ada aliran balik, pelat akan menutup, mencegah fluida mengalir kembali. Butterfly check valve memiliki fungsi ganda dan menggabungkan dua fungsi utama yaitu :
- Check Valve: Mencegah aliran fluida berbalik arah (backflow).
- Butterfly Valve: Memungkinkan pengaturan aliran fluida dengan membuka atau menutup sebagian cakramnya.
Desain Valve ini biasanya terdiri dari dua pelat setengah lingkaran yang berengsel di tengah dan terpasang di dalam pipa. Desain yang unik tersebut memiliki beberapa keunggulan yaitu: Kompak dan ringan, mudah dipasang dan dirawat, dapat menangani aplikasi bertekanan tinggi. serta tahan lama dan tahan terhadap keausan.
Perbedaan dengan Butterfly Valve Biasa:
- Butterfly valve biasa hanya berfungsi untuk mengatur aliran dan tidak memiliki kemampuan mencegah backflow.
- Butterfly check valve menggabungkan fungsi pengaturan aliran (butterfly) dan pencegahan aliran balik (check).

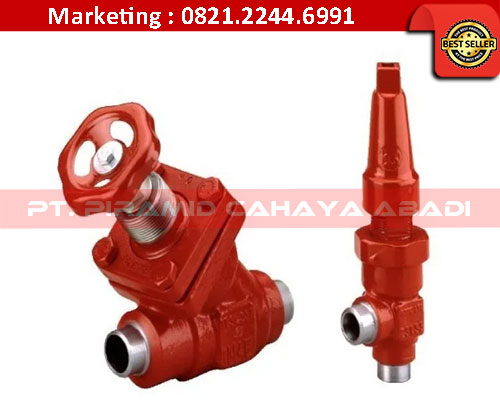

5. Stop Check Valve
Stop checkvalve adalah jenis katup yang digunakan sebagai katup penutup dan juga sebagai katup periksa. Katup ini mirip dengan katup katup globe. Katup ini dimaksudkan untuk mencegah aliran fluida terbalik ketika digunakan sebagai katup periksa. Dalam hal ini, katup membuka dan menutup berdasarkan perbedaan tekanan. Ketika tekanan fluida masuk tinggi, ini memaksa cakram untuk membuka dan dengan demikian fluida mengalir melalui katup. Ketika tekanan hisap berkurang atau ketika pompa berhenti, fluida mencoba untuk membalikkan arah aliran dan dengan demikian cakram katup segera menutup.
Untuk menutup aliran fluida melalui katup tanpa memperhatikan tingkat tekanan, handwheel diputar searah jarum jam. Hal ini membuat cakram bergerak ke bawah hingga benar-benar menutup aliran fluida. Memiliki stop check valve sangat menguntungkan karena berfungsi sebagai dua katup yaitu:
- Sebagai Check Valve : Katup ini secara otomatis akan membuka dan menutup berdasarkan perbedaan tekanan fluida. Ketika tekanan fluida searah lebih tinggi, katup terbuka dan memungkinkan aliran. Ketika tekanan searah menurun atau terjadi aliran balik, katup akan menutup untuk mencegah aliran mundur.
- Sebagai Stop Valve : Katup ini dilengkapi dengan stem yang bisa diputar untuk menutup aliran secara manual, bahkan ketika tekanan fluida searah masih tinggi.

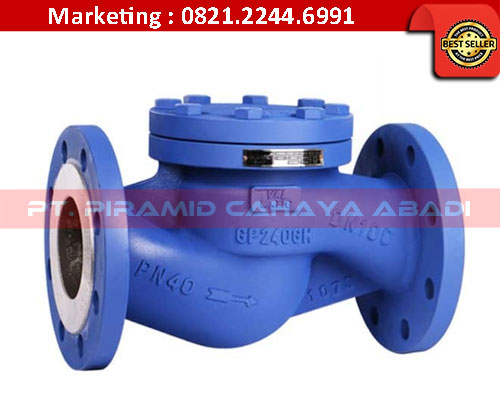

6. Lift Check Valve
Katup periksa piston adalah katup yang digunakan untuk mencegah aliran fluida terbalik. Katup periksa tipe piston beroperasi secara otomatis menggunakan prinsip perbedaan tekanan. Dengan menggunakan prinsip ini, katup periksa piston terbuka ketika tekanan hisap lebih besar dari tekanan keluar. Tekanan tinggi menghasilkan energi bertekanan tinggi yang digunakan untuk membuka katup. Jika tekanan hisap menjadi lebih rendah dari tekanan keluar atau ketika pompa berhenti, fluida mencoba mengalir mundur tetapi katup segera menutup. Dengan demikian, jenis katup ini tidak memerlukan aktuator katup atau operator katup.
Ada berbagai jenis katup periksa piston yang meliputi
- Lift Checkvalve berbentuk Z,
- Lift Checkvalve bermuatan Y,
- Lift Checkvalve ujung bergelang,
- Lift Checkvalve ujung berulir, dan
- Lift Checkvalve ujung las.
Aplikasi dari katup ini antara lain industri minyak dan gas, farmasi, produksi bahan kimia, pengolahan makanan dan minuman, pasokan air, AC, dan aplikasi pembangkit listrik tenaga uap. Keuntungan menggunakan katup periksa piston adalah tahan lama, serbaguna, tidak ada aliran fluida balik, operasi otomatis, kemampuan mempertahankan tekanan, penurunan tekanan rendah, dan tidak ada kebocoran fluida. Namun, katup periksa piston memungkinkan aliran fluida hanya dalam satu arah dan rentan terhadap masalah tekanan air.
Kelebihan dan Kelemahan Check Valve
Seperti jenis valve lain pada umumnya, check valve juga mempunyai keuntungan dan kelemahannya tersendiri. Beberapa kelebihan dari penggunaan check valve adalah sebagai berikut:
Kelebihan Check Valve
- Mencegah Aliran Balik: Kelebihan utama dari check valve adalah kemampuannya untuk mencegah aliran balik (backflow) cairan atau gas ke dalam sistem. Ini menjaga integritas sistem dengan menghindari pencampuran aliran yang berlawanan arah, yang dapat menyebabkan kerusakan atau gangguan dalam operasi.
- Pengendalian Otomatis: Check valve bekerja secara otomatis berdasarkan perbedaan tekanan aliran, sehingga tidak memerlukan pengendalian manual. Hal ini menjadikan mereka ideal untuk situasi di mana sistem perlu beroperasi secara konstan tanpa pemantauan manusia yang berkelanjutan.
- Mengurangi Tekanan dan Tegangan: Check valve dapat mengurangi tekanan dan tegangan yang diterapkan pada sistem ketika aliran balik terjadi. Ini dapat membantu melindungi peralatan dan komponen lainnya dari kerusakan akibat fluktuasi tekanan.
- Efisiensi Energi: Penggunaan check valve yang tepat dapat meningkatkan efisiensi sistem dengan mengoptimalkan aliran. Mereka dapat membantu menghindari kerugian energi yang disebabkan oleh aliran balik yang tidak diinginkan.
- Hemat Biaya: Check valve relatif terjangkau dan memerlukan sedikit pemeliharaan. Mereka dapat memberikan perlindungan yang efektif terhadap kerusakan yang dapat disebabkan oleh aliran balik dengan investasi yang terjangkau.
- Dipakai Berbagai Aplikasi: Check valve hadir dalam berbagai bentuk dan ukuran, dan mereka dapat digunakan dalam berbagai aplikasi, mulai dari sistem perpipaan rumah tangga hingga aplikasi industri yang lebih besar.
Kekurangan Check Valve
- Keterbatasan Arah Aliran: Check valve dirancang untuk mengizinkan aliran dalam satu arah dan mencegah aliran balik. Mereka tidak dapat digunakan dalam situasi di mana aliran searah dan berlawanan arah perlu diatur secara fleksibel. Untuk aplikasi seperti itu, katup lain mungkin lebih sesuai.
- Resiko Getaran dan Goncangan: Check valve, terutama yang beroperasi dalam sistem dengan aliran tinggi atau tekanan tinggi, dapat mengalami getaran dan goncangan saat valve terbuka atau tertutup. Ini dapat menyebabkan kerusakan atau keausan pada valve, mengurangi masa pakai valve tersebut.
- Fluktuasi Tekanan dan Kecepatan Aliran: Check valve dapat menghasilkan fluktuasi tekanan dan kecepatan aliran ketika valve terbuka atau tertutup secara tiba-tiba. Ini dapat mempengaruhi kinerja sistem dan memerlukan perencanaan yang hati-hati dalam desain sistem.
- Pembatasan Aliran: Saat check valve terbuka, ada tetap ada hambatan dalam aliran. Meskipun biasanya hambatan ini rendah, dalam beberapa aplikasi yang sangat sensitif terhadap hambatan aliran, hal ini perlu dipertimbangkan.
- Kemungkinan Keausan dan Kerusakan: Dalam aplikasi dengan aliran yang sangat keras, check valve dapat mengalami keausan pada disc atau seat-nya. Perawatan rutin dan penggantian suku cadang mungkin diperlukan untuk menjaga kinerja yang optimal.
- Pilihan yang Kompleks: Terdapat berbagai jenis check valve, masing-masing dengan karakteristik yang berbeda. Memilih jenis yang tepat untuk aplikasi tertentu bisa menjadi tugas yang rumit, dan kesalahan pemilihan bisa mengakibatkan kinerja yang tidak optimal.

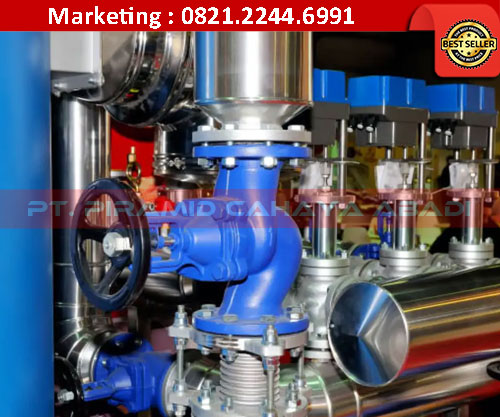

Pemakaian Check Valve Pada Industri
Check valve, atau katup periksa, adalah jenis katup yang dirancang untuk memungkinkan aliran fluida (cairan atau gas) hanya dalam satu arah, mencegah aliran balik. Aplikasi check valve sangat luas di berbagai industri dan sistem untuk melindungi peralatan, menjaga efisiensi, dan mencegah kontaminasi.
Berikut beberapa aplikasi umum check valve:
1. Sistem Perpipaan Industri
- Mencegah Aliran Balik: Check valve digunakan untuk mencegah aliran balik fluida yang dapat merusak pompa, kompresor, atau peralatan lain dalam sistem perpipaan.
- Melindungi Peralatan: Aliran balik dapat menyebabkan water hammer (pukulan air) atau kerusakan mekanis pada peralatan. Check valve membantu mencegah kerusakan ini, menurut Indotrading News.
- Mencegah Pencampuran: Check valve mencegah pencampuran cairan yang belum diolah dengan cairan yang sudah diolah, menjaga integritas proses.
2. Sistem Pengolahan Air dan Air Limbah
- Mencegah Kontaminasi : Dalam sistem pengolahan air, check valve mencegah aliran balik air limbah yang dapat mencemari sumber air bersih.
- Menjaga Efisiensi : Dengan memastikan aliran satu arah, check valve membantu menjaga efisiensi sistem pengolahan air.
3. Sistem HVAC (Pemanasan, Ventilasi, dan Pendinginan)
- Mengontrol Aliran Udara: Check valve digunakan untuk mengontrol aliran udara dalam sistem HVAC, mencegah aliran udara yang tidak diinginkan kembali dan merusak sistem.
4. Sistem Pemadam Kebakaran
- Mencegah Aliran Balik: Dalam sistem pemadam kebakaran, check valve mencegah aliran balik air atau cairan pemadam yang dapat mengganggu fungsi sistem.
5. Sistem Kendaraan
- Mencegah Aliran Balik: Check valve digunakan dalam berbagai sistem kendaraan, seperti sistem bahan bakar, untuk mencegah aliran balik cairan yang dapat merusak mesin.
6. Sistem Irigasi
- Mengontrol Aliran Air: Check valve memastikan air mengalir hanya ke arah lahan pertanian dan mencegah aliran balik ke sumber air,.
7. Industri Minyak dan Gas
- Memastikan Aliran Satu Arah: Check valve digunakan untuk memastikan aliran minyak, gas, atau cairan lainnya hanya mengalir dalam satu arah, mencegah aliran balik yang dapat mengganggu proses produksi.
8. Industri Kimia
- Mengontrol Aliran Fluida: Check valve digunakan untuk mengontrol aliran bahan kimia dan mencegah pencampuran yang tidak diinginkan,
9. Sistem Pompa
- Mencegah Aliran Balik ke Pompa: Check valve dipasang pada saluran keluar pompa untuk mencegah aliran balik air yang dapat merusak pompa, kata Awan Karya Cipta.
10. Sistem Air Minum
- Mencegah Kontaminasi: Check valve membantu mencegah kontaminasi air bersih dari aliran balik air yang tidak bersih.
